技术支持

本公司实施流体的各种测试与试验。代表性的测试设备有冲击力分布测试装置、流量分布测定 装置、PDPA方式的粒子径·流速测
定装置、画像解析的粒子径测定装置等。这些测试结果作为 现有生产线的改善、新技术的确立等的后援被广泛利用。本公司会用
这些测试设备进行贵公司 所需要的测试并提供测试结果。

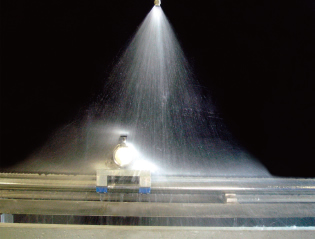

冲击力分布试验装置

● 在喷射时走一下受压传感器可得到喷射的冲击力分布。
 测定结果以冲击力分布曲线图呈现。

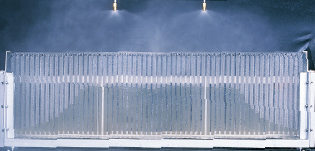

流量分布测定装置

● 向分格式的塑胶容器内喷水、测定残留液量、可得到流量密度分布。
 测定结果以流量分布曲线图呈现。

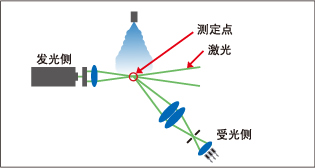

PDPA粒子径测定装置

● 以应用Laser doppler位相原理的粒子解析、可以同时测定粒子的速度及
 大小。
 以PDPA(位相doppler法)作粒子径的测定、因在不干涉喷射而连续喷雾
 上测定、可瞬时间作多数粒子的取样。
 为目前粒子径解析的主流。
 适合比较小粒子的测定。

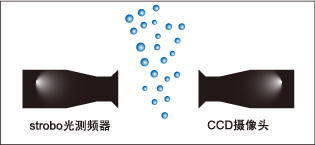

画像解析粒子测定装置

● 以光测频器及CCD摄像头为基础、作画像解析测定可求得平均粒子径、
 不限定粒子的形状(球形、非球形)或种类(透明、不透明)而测定粒子径。

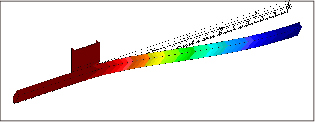

应力解析


风刀喷嘴的塌陷解析结果

● 以活用电脑的数值解析手法的有限要素法、可以将以往材料力学的解析
 手法有解析困难的复杂形状也能得到近似性的解析。

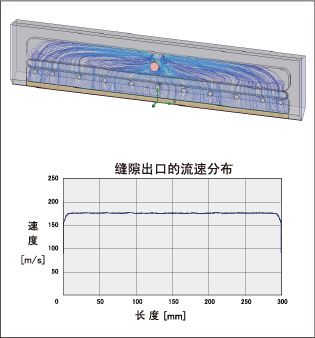

流体解析


风刀喷嘴内部的流体解析结果

● 喷嘴内部的水流、塔内的气流等、以有限体积法在电脑上解析的技术。


塔内的流体解析结果
